CCD視覺檢測設備的特點及檢測原理解析

2022-09-17 18:00:00 精質視覺

隨著科技的不斷進步及工業自動化的不斷發展，以及人們生活水平的提高，人們對產品的質量要求越來越高，人工質檢已經滿足不了產品生產的速度，因此很多企業都開始購買ccd視覺檢測設備。那么CCD視覺檢測設備有什么特點，CCD視覺檢測設備的檢測原理又是什么呢？

一、CCD視覺檢測設備是什么？

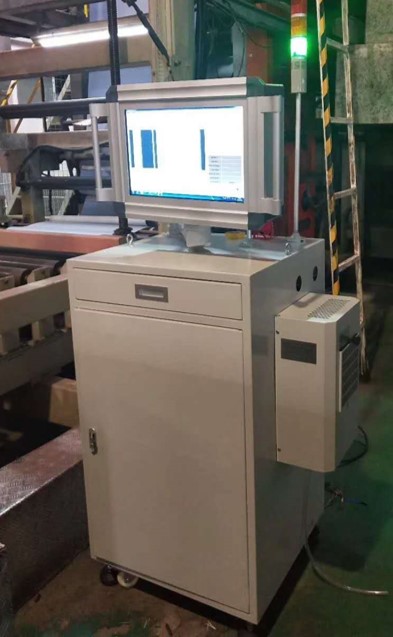

CCD視覺檢測設備是利用機器視覺系統，利用ccd成像系統與檢測系統，根據客戶的需求研發出的一種用來檢測產品外觀缺陷和尺寸測量的機器設備。視覺檢測設備的基本組成部分主要包括：1、光源；2、鏡頭；3、工業相機；4、圖像采集卡；5、光學視覺軟件；6、設備機構部分。

二、CCD視覺檢測設備的特點有哪些？

1、可檢產品類型多，比如電子元器件缺陷檢測，精密零件檢測，緊固件尺寸和外觀檢測，電感電阻劃痕，螺絲螺母缺失等，一般涉及到檢測產品的外觀尺寸缺陷瑕疵等，ccd視覺檢測設備都是可以檢測的，不過具體的還要視產品的檢測要求，通過ccd視覺檢測設備打光做樣品測試而定。

2、CCD視覺檢測設備，操作界面簡單，容易上手，可以持續幾十個小時工作。

3、檢測效率與精度都高于人工品檢。CCD視覺檢測設備可以長時間工作不會疲勞。人眼質檢會受各種因素，如情緒、心情好壞等，降低產品的質量度，而ccd視覺檢測設備是利用機器視覺檢測產品外觀尺寸缺陷的，因此，它是受程序控制，檢測精度可達0.01mm。

4、可以實現自動化上下料，自動化檢測，增加產品的質量，可以確保每一個產品合格。

1、物體上料到振動盤，等待產品運動到ccd工業相機視野中心，采集到的圖像，由圖像系統發送至觸發脈沖。

2、根據視覺檢測設備的程序控制，采集到的圖像會像攝像機與光源發出。

3、圖像采集：通過ccd攝像機把產品圖像收集，在由光學系統把圖像轉換為數字格式，傳入到電腦里面。

4、圖像處理：應用精質視覺自主研發的軟件與算法，判斷產品瑕疵是否可檢。

5、特征提取：處理器識別并量化圖像關鍵特點，例如位置、數量、面積等，然后送到控制程序中。

6、判別：通過處理器以后，視覺檢測設備會得到一個結論，產品的每一個缺陷或者尺寸外觀是否可檢。然后自動把良品與不良品分離出來，自動化的檢測。

以上便是ccd視覺檢測設備特點及檢測原理內容，希望可以幫到您。
