薄膜質量在線檢測設備

　　品牌型號：精質視覺 JZ-SH-KL23J/ALR

　　檢測范圍：適應任意幅寬(根據生產線寬度進行定制)

　　檢測對象：保護膜、涂布膜、PVC、PE膠膜、光學膜、鋰電隔膜、食品包裝膜、車窗膜、車衣膜等

　　檢測精度： 0.1mm*0.1mm

　　軟件功能：軟件功能可根據用戶要求實現完全定制!

在線聯系

產品簡介

薄膜瑕疵檢測系統-機器視覺系統

　　【產品背景】

　　在薄膜的實際生產過程中，由于各方面因素的影響，薄膜表面會出現諸如孔洞、蚊蟲、黑點、晶點、劃傷、斑點等瑕疵，嚴重影響了薄膜的質量，給生產商帶來了不必要的損失。人眼往往不能及時準確的判斷出瑕疵，而薄膜表面瑕疵缺陷檢測系統能在線對生產過程中產生的表面缺陷瑕疵進行高速、精確的檢測，顯示和識別薄膜表面上的所有表面缺陷。能檢測分別出直徑 0.01mm-2mm的臟污點、條紋、破損、邊緣裂縫、皺折、暗斑、亮斑、邊緣破損、黑點疵點、毛發，蚊蟲，等常見表面缺陷。

　　強大的表面缺陷模式識別功能，根據表面缺陷的特征，在報警的同時，會指出導致該表面缺陷的設備、工藝問題所在，指導工人及時處理，從而有效的節約了生產成本、提高了產品質量。因此薄膜瑕疵在線檢測系統成為高速薄膜生產線中不可或缺的檢測設備。

　　【檢測原理】

　　系統整體采用工業CCD相機在線圖像掃描的工作原理，在生產線高速生產的狀態下，采用特定波長的高亮LED工業線性聚光光源照射產品表面(對于不透明的薄膜產品采用反射的檢測原理)，同時通過工業CCD相機實時掃描并采集光源照射處的產品圖像。

　　系統將相機采集到的薄膜圖像經過MVI圖像軟件算法進行瑕疵識別處理。由于瑕疵的成像圖片與正常產品的成像圖片存在灰階差異，從而使的系統能夠精準發現產品的缺陷;同時根據事先采集各類瑕疵的圖像特征并記錄缺陷庫，從而實現了瑕疵的在線檢測、分類與后續處置。

【技術參數】

檢測對象保護膜、涂布膜、光學膜、鋰電隔膜、食品包裝膜、車窗膜、車衣膜
檢測幅寬適應任意幅寬（根據生產線寬度進行定制）
檢測速度 MAX：600m/min
檢測精度 0.1mm*0.1mm
缺陷類型     晶點、線條、黑點、蚊蟲、孔洞、劃傷等常見缺陷
測寬精度     產線無縱向偏移時誤差≤3mm

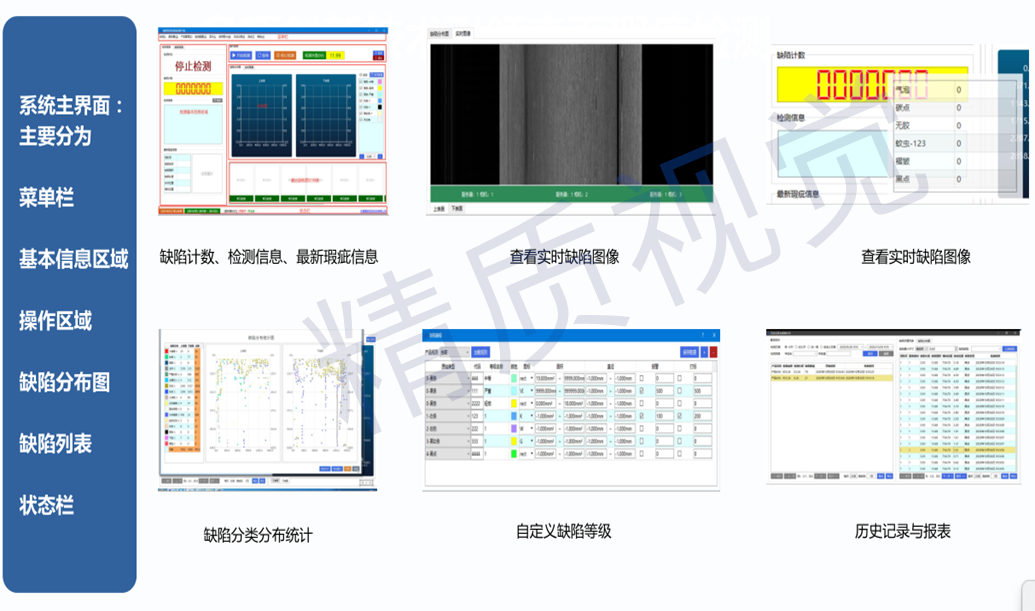

缺陷標識     自動聲光報警，同時在系統界面顯示當前缺陷的具體圖像及信息
歷史記錄     記錄每一卷薄膜缺陷的總數，分布的位置、大小、面積等信息

　【瑕疵圖片】
