線纜字符識別與字符不良檢測

　　品牌型號：精質MVI

　　檢測對象：線纜護套表面等

　　檢測精度：±0.1mm

　　軟件功能：軟件功能可根據用戶要求實現完全定制!

在線聯系

產品簡介

精質視覺線纜字符識別與字符不良檢測

　　Micao Vision 最新系列----高速中英文字符識別技術

　　·市面上識別較多文字的設備：具有26個英文字母、10個數字、5000個漢字的字體庫

　　·市面支持較多字體的設備：宋體、黑體、隸書等各種字體。

　　·市面上較快的字符識別設備，無論是性能上還是價格上都很有優勢。

　　·無需訓練字體、安裝后立即就能使用。

　　·緊湊、智能、易于整合，擁有廣泛的接口。

　　全新、智能加上獨立緊湊的漢字?jǐn)?shù)據庫“檢測字符” 檢測儀為材料的噴碼質量建立了新的工業應用標準

　　為檢測工業過程中因?yàn)榕翁?hào)輸入錯誤、噴碼機錯噴、機械噴碼跳米數等問題而設計。

　　·避免產品因?yàn)槁┯∽址⒂″e(cuò)字符、米數印錯、噴印米數與實際米數不符合等問題，遭到客戶投訴。

　　·字符影像檢測設備提供行業較精確的±0.1mm精確度，且無須因更換字體而重新校準儀表。

　　·80kHz的內部測量速率，每100微秒即可出一個測量結果。

　　· 全固態設計取消了所有運動部件，從而做到免維護操作。

　　·2個用戶自行配置的脈沖輸出，用于獨立或正交工作。

　　·作為標準的接口包括以太網、RS-232、串口、Wifi 等通訊接口。

工作原理

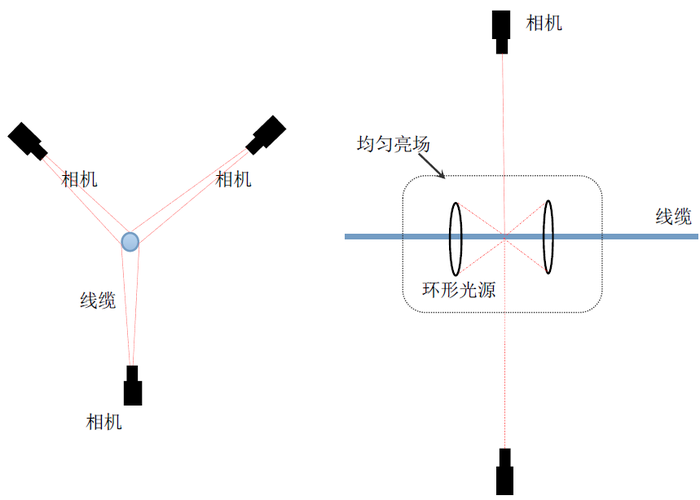

　　精質 的最新 Micao Vision 系列系統采用機器視覺成像的原理，圖像采集單元由多臺CCD 相機和線性冷光源組成。CCD相機可以在線纜表面采集到均勻清晰的圖像。系統通過數據庫來記錄和管理字符的內容位置、印刷質量和圖像等信息，可通過信號控制系統實時進行聲光報警、打標等操作。

　　最新 Micao Vision系列雙向檢測字符儀延續了這一測量原理，并用一臺高速GPU的圖像處理工作站，這種工作站即使在更換成復雜字體的時候，也能夠迅速訓練字體，完成檢測任務。

　　CCD傳感器、圖像處理模塊、數據I/O處理模塊處理數據所有的運算與處理在專有數據處理模塊中完成工業級數據處理及傳輸，更穩定、更可靠

線纜字符識別與字符不良檢測

　　應用

　　此 Micao Vision 系列是為工業應用和材料處理生產線而設計的，幾乎兼容所有移動的材料，包括：線纜、管材、卷材、片材。此Micao Vision 系列的應用范圍寬泛，涉及長度、速度、差速或延伸率的測量與控制。

　　典型的工業應用包括：

　　·編織、無紡、紡織、制革等行業;

　　·塑料薄膜、制箔、包帶、襯里行業;

　　·造紙、軋紋、包裝材料制造行業;

　　·橡膠、合成纖維制造行業;

　　·木材、木制品、陶瓷制造行業;

　　·印刷行業;

　　·建材制造行業;

　　·擠出工業;

　　·汽車制造業。

　　技術規范

型號	Micao Vision 1220	Micao Vision 3060	Micao Vision 1220	Micao Vision 3060
速度 (m/min)	100	200	100	200
相機個數	1	2	3	4
檢測內容	字符識別與字符印刷檢測		鼓包、凹坑檢測	鼓包、凹坑、字符全部檢測
精度(%)	±0.05
可重復性(%)	±0.02
加速度 ( m/s 2)	>1000
測量更新時間	200 kHz 內部，輸出為20μs
電源	24VDC / 8W
環保等級	IP67 （在嚴苛環境中可配一個備選保護外殼）
工作溫度	5-45°C (溫度再高時可配備一個備選保護外殼)
檢測顯示	集成液晶顯示
脈沖輸出	2×脈沖輸出或1×正交輸出，可自行編程，脈沖速率 < 1MHz
數字輸出	快門狀態	2 個可編程輸出
標準通訊接口	RS-232	以太網 TCP/IP（Modbus協議）
顯示通訊	Proton CANbus，用于備選SiDi-CDI接口顯示
備選通訊接口	PROFINET PROFIBUS	DeviceNet EtherNet/IP
